重选设备摇床-选矿摇床分类介绍及其优缺点

　　摇床是重力选矿的主要设备之一，它广泛应用于选别钨、锡、钽、铌、金和其他稀有金属和贵金属矿。曾广泛用于砂金等矿物的分选，主要用于选金或选煤等。可用于粗选、精选、扫选等不同作业，选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。也可用于选别铁、锰矿石和煤。当处理钨、锡等矿石时，6-S玻璃钢摇床的有效回收粒度范围为2-0.22毫米。
　　选矿摇床可以使矿粒按其密度和粒度不同而沿不同方向运动，并从给矿槽开始沿对角线呈扇形展开，依次沿床面的边沿排出，排矿线很长，能精确地产出多种质量不同的产物，如精矿、次精矿、中精矿和尾矿等。
　　选矿摇床分类：矿砂选矿摇床，矿泥选矿摇床，玻璃钢选矿摇床,6-S选矿摇床,LS选矿摇床等。

　　选矿摇床可以使矿粒按其密度和粒度不同而沿不同方向运动，并从给矿槽开始沿对角线呈扇形展开，依次沿床面的边沿排出，排矿线很长，能精确地产出多种质量不同的产物，如精矿、次精矿、中精矿和尾矿等。选矿摇床被作为重选设备，曾广泛用于砂金等矿物的分选，主要用于选金或选煤等。
　　重选设备摇床按床面的配置有左式和右式之分。站在床头看床面，若给矿槽在左侧即是左式摇床，在右侧即是右式摇床；
　　重选设备摇床依安装方式有座落式和悬挂式之分；
　　重选设备摇床按床面层数有单层摇床和多层摇床之分；
　　重选设备摇床按处理原料不同有选矿用摇床与选煤用摇床之分；
　　重选设备摇床按处理矿石粒度有矿砂（2~0.2 毫米）摇床和矿泥（~0.2 毫米）摇床之分。矿砂摇床又可进一步分为粗砂（2~0.5毫米）摇床和细砂（0.5~0.2 毫米）摇床。
　　重选设备摇床床面是分选的工作表面。形状有梯形、菱形等，我国几乎均采用梯形床面，优点是便于配置。将梯形床面的三角形无矿带切下，接到下部尾矿侧便构成菱形床面，可以有效利用分选表面并延长分选时间，国外选煤摇床较多采用。
　　生产中应用的应用类型很多，从用途上分有：矿砂摇床(处理2-0.075mm粒级矿砂)，矿泥摇床(处理-0.075mm粒级矿泥)；选矿用摇床，选煤用摇床等。从构造上来分，因床头结构，床面形式和支撑方式不同而分为6-S摇床，云锡式摇床和弹簧摇床等。近年来在国外还推广一种悬挂式多层摇床，这种摇床在我国也己研制成功并用于生产中。

1、6—S摇床
这种摇床基本上是沿袭了早期威尔弗利摇床的结构形式。也称为衡阳式摇床。这种摇床主要适合选别矿砂，但亦可用为处理矿泥。横向坡度的调节范围较大(0°～10°)，调节冲程容易，在改变横向坡度和冲程时，仍可保持床面运行平稳。
弹簧放置在机箱内，结构紧凑，这些都是6-S摇床的优点，缺点是安装的精度要求较高，床头结构复杂，易磨损件多，在操作中不当时还容易发生折断拉杆事故，改进后的摇床在箱体外面偏心轴末端安有小齿轴油泵，进行集中润滑，箱内只有少量机油，减免了漏油事故。
2、云锡式摇床
这种摇床也称为贵阳式摇床，在结构上这又与国外的普拉特-奥(Plat—O)型摇床类似。云锡式床头运动的不对称性较大，且有较宽的差动性调节范围以适应于不同的给料粒度和选别要求。床头机构运转可靠，易磨损的零件少，且不漏洞。
缺点是弹簧安装在床面底下，检修和调节冲程均不方便(调冲程时需先放松弹簧)；床面的横向坡度可调汇范围小(0°～5°)；当横坡及冲程调节过大时，将由于床头拉杆的轴线与床面重心的轴线过分分离而引起床面振动，故这种摇床适合于在横向坡度较小时处理细粒级，特别是矿泥时使用。
云锡摇床的横向坡度可能调节范围小，且冲程也不宜过大，故适合处理细粒矿石或矿泥使用。云锡床面有粗砂、细砂和矿泥之分。粗砂床面由三个坡度为1.4%的斜面连接四个平面构成。矿粒经三次爬坡，床条依次降低。床条总数为28 根，断面呈梯形。在粗选区，即靠近传动端平面低处，在每根条上加一小凸条，以增大紊流强度并保护重矿物不致被冲走。
3、弹簧摇床
这种摇床以软，硬弹簧作为差动运动机构，与前述摇床相比别具一格。床头包括传动装置和差动装置两部分。传动装置由电动机，偏心轮(或偏重轮)摇杆构成。弹簧摇床的主要缺点是冲程会随给矿量而变化，当负荷过重时甚至会自行停车，但在正常给矿条件下，看管工作量不大。
4、多层化摇床
多层摇床有座落式和悬挂式两种类型。座落式发展较早，用一台摇床头带动多个床面。但常常因组合床面的重心与传动中心不重合，使床面发生颤动，机架受力大而导致损坏。这类摇床在我国推行一段时间后，多数已经淘汰不用，现在尚有一种新研制的四层弹簧摇床在推广。国外采用玻璃钢、铝合金等轻质床面做成的二层或三层座落式摇床仍有应用，但国内外比较注意推广的则是悬挂式多层摇床。我国还制成了半悬挂的多层摇床。
（1）悬挂式多层摇床
采用多偏心惯性齿轮摇床头。这是1957年出现在美国的一种新型摇床头，它一改过去的座落式床头结构，应用差动惯性力带动床面运动，故可将床头与床面用钢丝绳全部悬吊在钢架或房梁上，免去了笨重的基础，且可安装在楼层上面。我国于1977年已陆续制成了选矿用四层悬挂式摇床。
多层悬挂摇床的优点是占地面积少，并节约能耗。缺点是不易观察床面分带情况，产品接取不准确，故这种摇床较多地用于粗选。
（2）床面悬挂床头座落的多层摇床
这种摇床由云锡公司制成，床头采用凸轮杠杆机构，床面则是六层悬挂式。

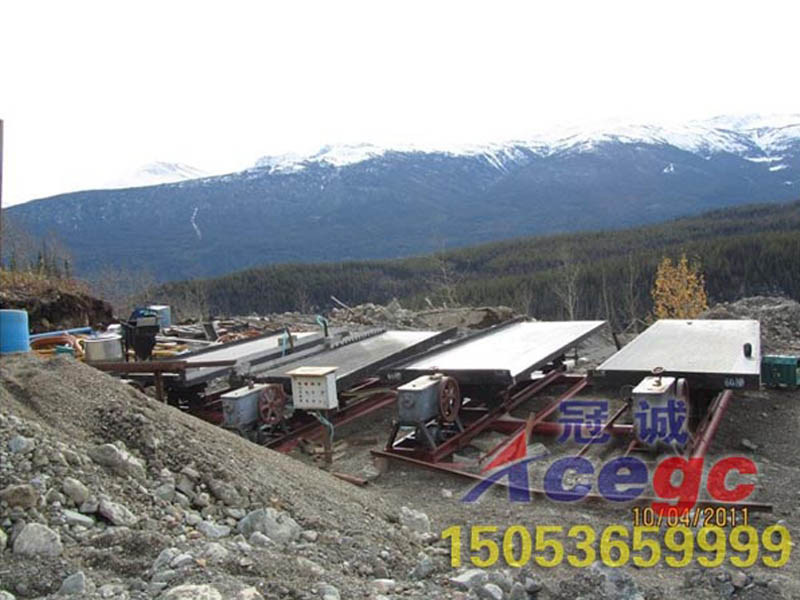

　　沙金摇床是将沙金矿粒群从床面上角的给矿槽送入，同时由给水槽供给横向冲洗水，于是沙金矿粒在重力，横向流水冲力，床面作往复不对称运动所产生的惯性和摩擦力的作用下，按比重和粒度分层，并沿床面作纵向运动和沿倾斜床面作横向运动。比重和粒度不同的矿粒沿着各自的运动方向逐渐扇形流下，分别从精矿端和尾矿侧的不同区排出，后被分成精矿，中矿和尾矿。

玻璃钢摇床是选别选别细粒矿石的高效重矿设备，广泛用于钨锡铌及其他稀有金属和贵重金属的选别，也用于铁锰矿石的选别，近年来也有报道用摇床回收磁选厂尾矿中的铁矿物以及选云母等非金属矿物的。
　　摇床选矿的优点：
1，富矿比比其他选矿方法都高。
2，一次选别就可获得精矿和尾矿
3，矿石在床面为扇形分离，利用观察和调节。
4，产品可根据需要用分离板分开后分别接取，可得多种产品。
5，不消耗药剂，耗电少。
　　摇床选矿缺点：1，占地面积较大
2，耗水量较大
3，单位面积床面的处理能力较低。
